齿式联轴器安装轴向距离

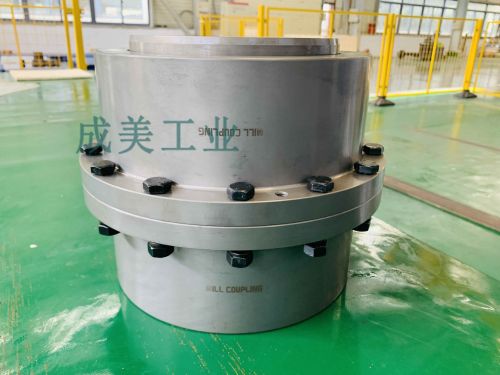

齿式联轴器全程鼓形齿式联轴器,属于一款刚挠性联轴器,具有径向、轴向和角向等轴线偏差补偿能力,与CL型直齿式联轴器相比,具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。接下来,详细为你说下鼓形齿式联轴器安装标准 鼓形齿式联轴器安装教程。

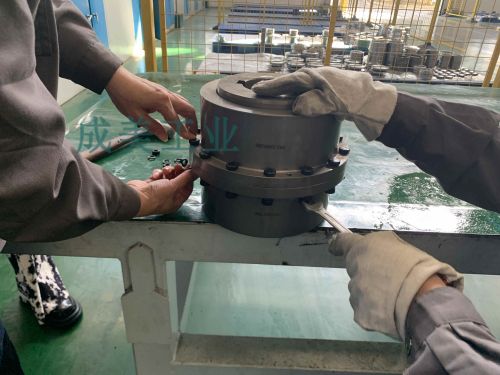

鼓形齿GIICL系列安装前应检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,鼓形齿式联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好;然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10—30mm。为了便于安装,好是将两个半联轴节放在120--150℃的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。这属于热装,也可以直接安装俗称冷装。

百分表固定在动力端的外齿轴套上,使其表指针顶在减速机端外齿轴套的轮齿根圆端面上,将表调零,缓慢转动减速机端外齿轴套 ,每转45“记录一次千分表数据,多次检测取其平均值,根据测量数据进行分析、精确计算出两外齿轴套相对端面的角度偏差,通过千斤顶和斜铁精确调整使达到上表中要求精度。
